簡介
自20世紀50年代Skidmore-Wilhelm發明該技術以來，Skidmore-Wilhelm的液壓張力校準器(螺栓張力校準器)便是測試高強度螺栓標準儀器。
其設備用于鋼結構建筑、橋梁和其他在張力接頭中使用緊固件的結構。
Skidmore預緊力測試儀可以與手動扭矩扳手、沖擊起子機、電動扳手和液壓扳手一起使用。
應用
“螺栓測試”可進行如下緊固件性能測試：
根據AISC/RCSC規范，對結構緊固件進行安裝前驗證(PIV)測試和旋轉能力(ROCAP)測試。
確定扭矩/張力關系的一般緊固件試驗。
可以測試的部件類型包括但不限于A325/A490等重型六角螺栓、張力控制螺栓、地腳螺栓、螺柱、鎖緊螺母、DTI直接張力指示墊圈等。

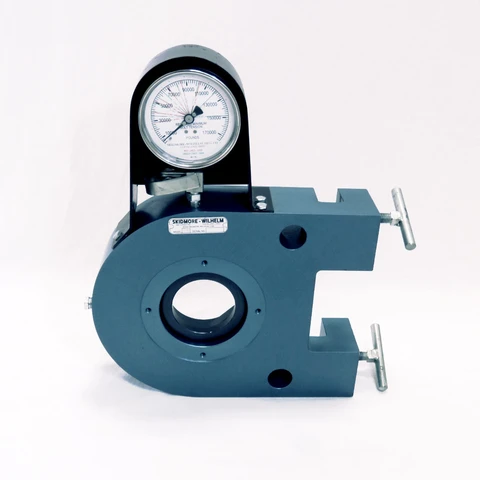

指針式表頭
單位：磅力或KN
可測螺栓規格
3/4"~1-1/2"（M16-M36）
量程
170,000磅力（800KN），1%誤差
SKIDMORE 產品適用于各種擰緊模式，不論是彈性擰緊還是塑性擰緊，均可以通過 SKIDMORE 儀器進行操作驗證。
如：
使用旋螺母法或校準扳手法進行安裝前驗證；
旋轉能力測試；
驗證 TC 螺栓和 DTI 墊圈等。
假如，您的擰緊采用的是扭矩控制法，即直接實際固定扭矩于連接件，達到扭矩后停止擰緊的控制方式。 在不借助精密的儀器檢測扭矩-預緊力轉換程度的話，很難把握擰緊精度，通常預緊力誤差±25%左右，也不能充分利用材料的潛力。
此時，通過 SKIDMORE 預緊力測試儀可以通過夾緊力倒推扭矩的方式，重新確定需要施加的扭矩。
由于設備為液壓設備，夾緊力變化連續性較高，不會出現表盤讀數突變的狀態，因此相較于電子壓感傳感器而言具有的可控性更高。
此外，如果您想觀察擰緊后連進件反松的情況，SKIDMORE 的產品則具有更高的操作性。由于無需連接外部電源，在擰緊后可以對反松情況進行長時間的觀察。
